Комплект обвязка для теплого пола KOMFORT с частотным насосом 2 выхода

Стоимость услуг ТК на доставку по России от 250 до 1000р!!!

Назначение и область применения:

Низкотемпературный узел "SFC KOMFORT" представляет собой подобранный комплекс оборудования, предназначенный для циркуляции теплоносителя с пониженной, до настроечного значения, температурой. Его применение необходимо в тех местах, где температура теплоносителя в подающей линии может превышать рабочие параметры системы. Самым распространенным примером служит подключение системы водяных теплых полов и радиаторного отопления к одному котлу, в этом случае котел разогревается до температуры необходимой радиаторному отоплению(Tмакс.=95°С), а в теплые полы поступает теплоноситель с пониженной температурой(Tмакс.=55°С).

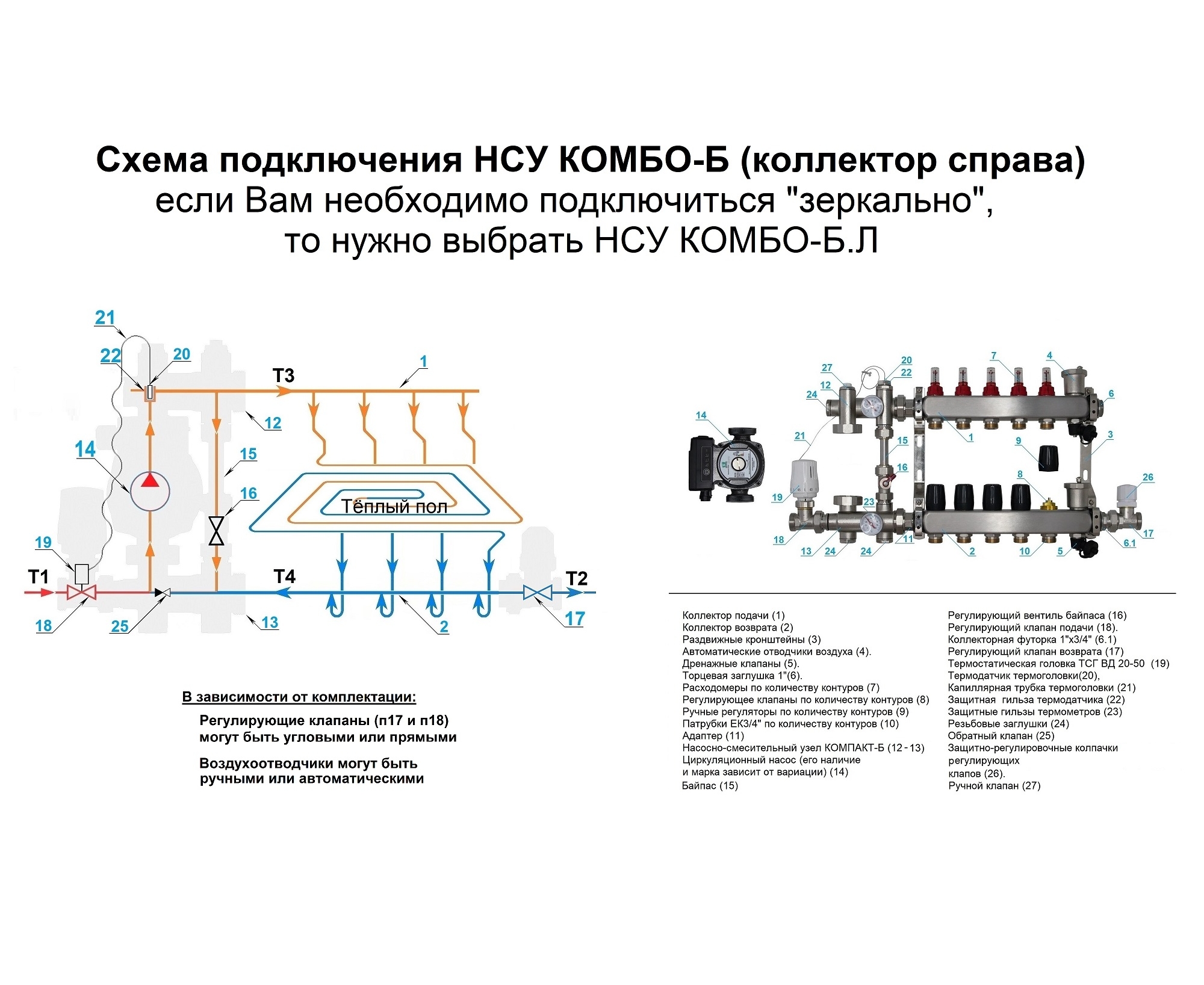

Принципиальная схема: Насос забирает теплоноситель из обратного коллектора и направляет его в подающий, из подающего коллектора теплоноситель поступает в отопительные контура и возвращается к насосу через обратный коллектор. Цикл повторяется постоянно, а температура теплоносителя при этом уменьшается. Погружной датчик постоянно реагирует на изменения температуры теплоносителя и автоматически регулирует подмес из первичного контура, таким образом, что бы температура на входе в подающий коллектор соответствовала температуре установленной термостатическом клапане. При подмесе из высокотемпературного контура избыточный объем сбрасывается через обратный коллектор в первичный контур, при этом движение высокотемпературного теплоносителя через обратный коллектор исключается наличием обратного клапана. Комнатный термостат контролирует температуру воздуха в помещение и подает соответствующие команды электротермическому приводу. Электротермический привод, в свою очередь, закрывает и открывает выход теплоносителя из смесительного узла в первичный контур, при этом подмес из высокотемпературного контура меняется так же.  Регулируемым байпас пропускает часть теплоносителя из подающего коллектора в обратный минуя отопительные контура. Регулировка байпаса необходима для защиты насоса от перегрузок, когда изменение расхода теплоносителя через контура автоматизировано (автоматическая зональная регулировка). Кроме этого наличие байпаса позволяет удалить воздух из коллекторов, после сервисного обслуживания. минуя отопительные контура.

Технические характеристики:

Максимальная температура теплоносителя: 80°С. Максимальное рабочее давление: 6бар. Диапазон регулирования температуры теплоносителя: от 20°С до 60°С. Диапазон регулирования температуры воздуха: от 10°С до 30°С. Пределы измерения термометрами: от 0°С до 80°С. Диапазон индикации расходомером: 0 - 5л/мин.

Элементы системы и комплект поставки: 1) Термостатический клапан. 2) Термостатическая головка с погружным датчиком. 3) Погружной датчик. 4) Гильза для погружного датчика. 5) Верхний присоединительный элемент. 6) Термометр смешанного теплоносителя поступающего в контура. 7) Нижний присоединительный элемент со встроенным обратным клапаном. 8) Термометр теплоносителя поступающего из контуров. 9) Разъемные соединения к коллекторам. 10) Накидные гайки для подключения насоса 1.1/2". 11) Циркуляционный насос. 12) Подающий коллектор. 13) Расходомеры. 14) Обратный коллектор. 15) Термостатические клапаны. 16) Выход под евроконус 3/4" для подключения низкотемпературных контуров (евроконуса в комплект не входят ) 17) Регулировочно-запорный вентиль. 18) Настенное крепление. 19) Автоматические воздухоотводчики. 20) Кран для слива и подпитки. 21) Регулируемый байпас. 22) Привод электротермический. 23) Комнатный термостат.

Габаритные размеры:

Комплекты обвязки теплого пола SFC KOMFORT могут поставляться с коллекторами из нержавеющей стали или из латуни в зависимости от наличия коллекторов на складе.

Габаритные размеры в комплектации с коллекторами из нержавеющей стали:

Габаритные размеры в комплектации с коллекторами из латуни:
